江西省某看守所信號偵測+手機信號屏蔽案例
【項目名稱】
江西省某看守所手機信號屏蔽器偵測屏蔽工程
【項目地址】
江西省某看守所
【所需要解決的問題】
移動聯通電信2G 、3 G、4G 信號的偵測與屏蔽
【項目的說明】
看守所附近無基站，主要是屏蔽看守所區域的手機信號，這次的屏蔽工程搭配了偵測器，為防止有犯人藏匿手機，違禁使用手機。偵測與屏蔽是配合使用的，若偵測系統發現有人違禁使用手機，啟動報警后系統會聯動屏蔽系統先進行屏蔽。
【所用的產品】
SEI0635高性能手機信號屏蔽器
高速無線信號偵測器DSI2703
整套偵測+屏蔽后臺管理系統
信號屏蔽工作原理
在一定的頻率范圍內，手機和基站通過無線電波聯接起來，以一定的波特率和調制方式完成數據和聲音的傳輸。屏蔽器在工作過程中以一定的速度從前向信道的低端頻率向高端掃描。該掃描速度可以在手機接收報文信號中形成亂碼干擾，手機不能檢測出從基站發出的正常數據，使手機不能與基站建立聯接，達到屏蔽手機信號的目的，手機表現為搜索網絡、無信號、無服務系統等現象。
產品參數
SEI0635高性能手機信號屏蔽器技術參數 | |
屏蔽制式 | CDMA、GSM、DCS、TD-SCDMA、WCDMA、TD-LTE、LTE-FDD、WIFI2.4（可選） |
屏蔽頻段： | WIFI+LTE2.3: 2300-2483.5MHz GSM: 930-960MHz DCS+LTE: 1805-1920MHz LTE2.6：2555-2655MHz CDMA：870-880MHz WCDMA+TDSCDMA+LTE：2010-2170MHz |
屏蔽功率： | 40±1.5dBm (10w) |
帶內平坦度： | ±2dB |
散熱方式： | 主動散熱 |
控制方式： | 軟件控制/紅外遙控 |
告警方式： | 軟件告警/設備面板故障指示 |
功率范圍： | 0-9 共10階 |
工作溫度: | -20℃～+50℃ |
電 源： | AC220V |
產品特點
1、支持2G、3G、4G手機信號以及Wi-Fi、藍牙信號屏蔽；
2、大功率輸出；
3、紅外遙控器輸出功率控制；
4、超大功率散熱器并結合主動散熱模式，滿足365×24穩定運行；
5、支持RS485通訊，可遠程控制設備參數、監控設備運行狀態；
6、屏蔽頻段遠程控制。
高速無線信號偵測器DSI2703 技術參數
| |
支持頻段： | 30-2700MHz |
支持頻段類型： | CDMA/GSM/DCS/WCDMA/TD-SCDMA/TD-LTE/LTE-FDD/ISM及非標頻點 |
處理方式： | 并行頻譜分析式 |
告警指示： | 液晶/LED/管理平臺 |
并行偵測通道數： | 二通道 |
通訊接口： | RS-485/RJ45 |
從機控制方式： | RS485/RS232/繼電器 |
最大輸入功率： | +15dBm |
偵測靈敏度： | ≤-85dBm |
信號頻率識別精度： | ±320Hz |
信號強度識別精度： | 0.5dB |
特有技術： | 全數字頻譜分析、高速并行處理、偵測頻段自定義 |
供電電壓： | AC220V |
功耗： | ≤2W |
工作溫度： | -20℃～+55℃ |
天線接口： | SMA |

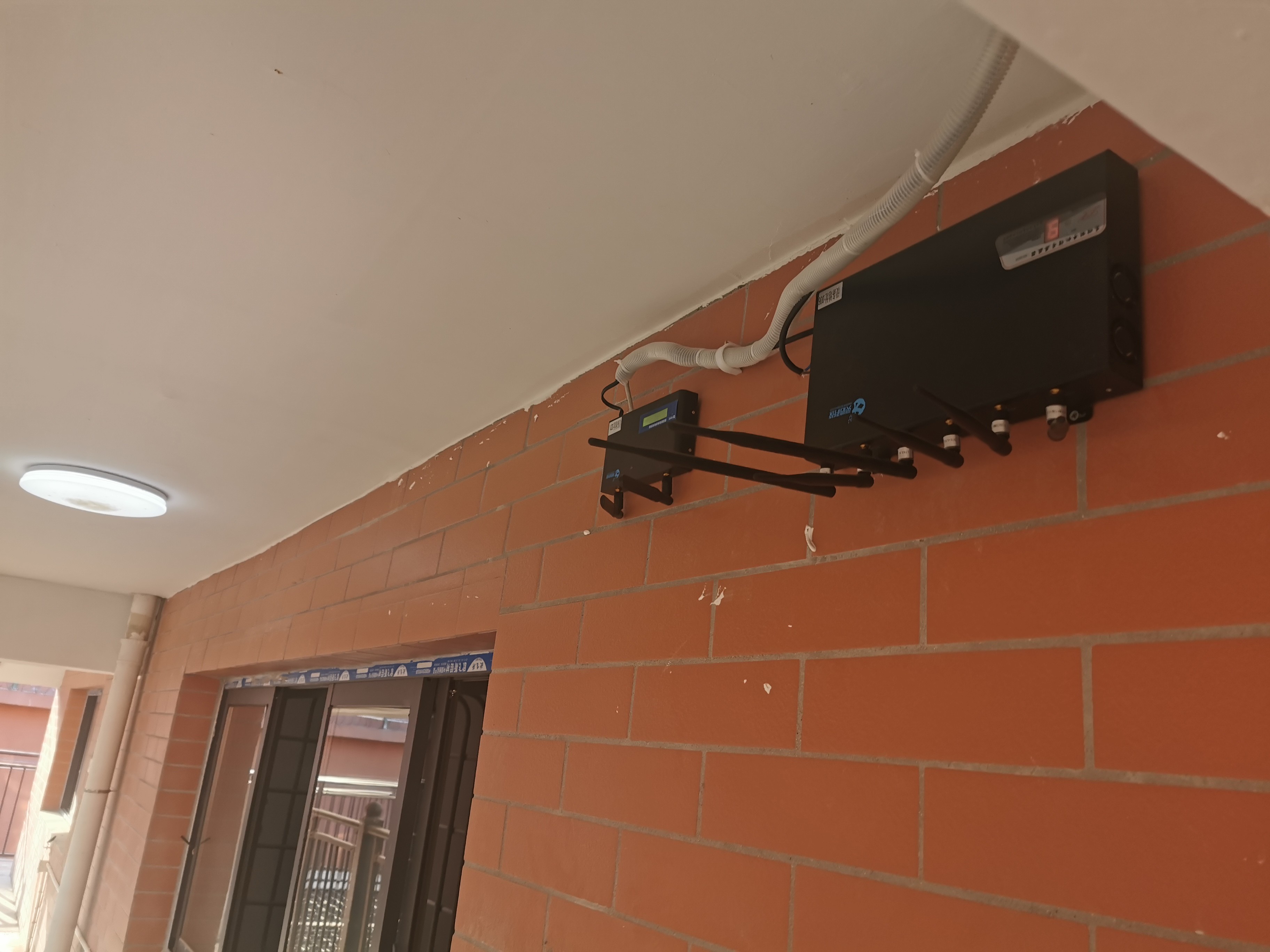

【現場安裝圖】
【總結】
經過多日施工及調試，我司與于江西省某看守所達成的整套偵測+手機信號屏蔽器項目已施工完畢，并于近日通過驗收，現場演示中，信號偵測與手機信號屏蔽器各項指標正常，達到項目預期的信號偵測及全屏蔽效果。此次合作的順利展開，令該監獄的安防能力得以提升，使監獄區域內能夠完全偵測且屏蔽掉各類頻段的手機信號以及各類無線信號，防止未經許可的通信，以達到信息安全、保密目的。
